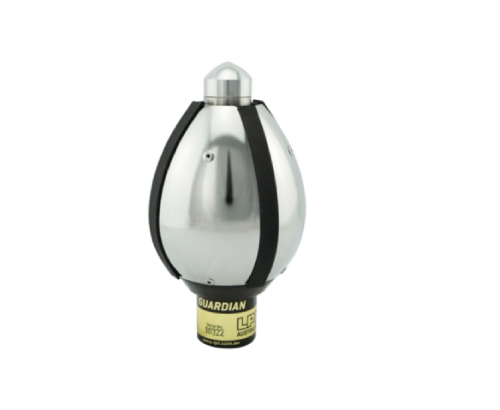

Kim thu sét Guardian CAT II

Guardian CAT II là mẫu kim thu sét cao cấp thuộc dòng sản phẩm Guardian của thương hiệu LPI (Lightning Protection International). Đây là một nhà sản xuất thiết bị chống sét hàng đầu thế giới đến từ Úc (Australia).

Model CAT II (viết tắt của “Controlled Advanced Triggering”) là phiên bản nâng cấp so với CAT I, được thiết kế để cung cấp giải pháp bảo vệ an toàn cho các công trình có quy mô lớn hơn, đòi hỏi vùng bảo vệ rộng và độ tin cậy cao như nhà xưởng, tòa nhà thương mại, và các cơ sở công nghiệp.

Nguyên lý hoạt động (Công nghệ CAT)

Kim thu sét dòng LPI Guardian không hoạt động hoàn toàn theo nguyên lý phát xạ sớm (ESE) truyền thống. Thay vào đó, nó sử dụng công nghệ Phát xạ Tiên đạo có Kiểm soát (Controlled Advanced Triggering – CAT).

Công nghệ này được thiết kế để thu thập và kiểm soát năng lượng tĩnh điện trong không khí khi có dông sét. Khi điện trường đạt đến một ngưỡng nhất định, đầu kim sẽ giải phóng năng lượng này một cách có kiểm soát để tạo ra một tia tiên đạo hướng lên, ổn định và kịp thời hơn, nhằm thu bắt dòng sét một cách hiệu quả và an toàn. Model CAT II được tối ưu hóa để hoạt động hiệu quả hơn trong các điều kiện điện trường khác nhau so với model CAT I.

Đặc điểm và Thông số kỹ thuật

Nhà sản xuất: LPI (Lightning Protection International)
Xuất xứ: Úc (Australia)
Công nghệ: Controlled Advanced Triggering (CAT)
Model: Guardian CAT II
Vật liệu: Đầu kim được làm từ thép không gỉ, thân kim được làm từ nhôm hợp kim dùng trong hàng hải, mang lại độ bền cao và khả năng chống ăn mòn tuyệt vời.
Tiêu chuẩn áp dụng: Sản phẩm được thiết kế và thử nghiệm dựa trên các tiêu chuẩn quốc tế như IEC 62305 (Tiêu chuẩn quốc tế về chống sét) và NFPA 780 (Tiêu chuẩn của Mỹ).
Khả năng chịu dòng sét: Đã được thử nghiệm và chịu được dòng sét cường độ cao.
Kích thước: Chiều dài khoảng 48.7 cm, đường kính 7.2 cm.
Trọng lượng: Khoảng 2.4 kg.

Bán kính bảo vệ (Rp)

Việc xác định bán kính bảo vệ cho kim Guardian CAT II thường dựa trên phương pháp quả cầu lăn (Rolling Sphere Method) được mô tả trong các tiêu chuẩn như IEC 62305. Bán kính này phụ thuộc trực tiếp vào cấp độ bảo vệ yêu cầu của công trình và chiều cao lắp đặt (h) của đầu kim so với mặt phẳng cần bảo vệ.

Ví dụ, với chiều cao lắp đặt phổ biến là h = 5 mét, bán kính bảo vệ (Rp) cho các cấp độ khác nhau là:

Cấp bảo vệ I (Mức bảo vệ rất cao): Rp = 34 mét
Cấp bảo vệ II (Mức bảo vệ cao): Rp = 51 mét
Cấp bảo vệ III (Mức bảo vệ tiêu chuẩn): Rp = 68 mét
Cấp bảo vệ IV (Mức bảo vệ cơ bản): Rp = 84 mét

Lưu ý: Việc lựa chọn cấp độ bảo vệ và tính toán bán kính chính xác cần được thực hiện bởi các kỹ sư có chuyên môn dựa trên đánh giá rủi ro của từng công trình cụ thể (ví dụ: vị trí, cấu trúc, vật liệu, giá trị tài sản) để đảm bảo an toàn tuyệt đối.

Hướng dẫn lắp đặt cơ bản

Việc lắp đặt kim thu sét LPI Guardian CAT II cần được thực hiện bởi các kỹ thuật viên có chuyên môn và tuân thủ nghiêm ngặt tiêu chuẩn để đảm bảo hiệu quả hoạt động tối đa của hệ thống.

Lắp đặt cột đỡ kim: Kim Guardian CAT II phải được lắp trên đỉnh một cột đỡ chắc chắn (thường bằng thép không gỉ hoặc thép mạ kẽm), có độ cao phù hợp để tối ưu hóa vùng bảo vệ. Cột đỡ phải được gia cố vững chắc vào vị trí cao nhất của công trình.
Lắp đặt dây dẫn thoát sét: Sử dụng dây dẫn bằng đồng hoặc nhôm chuyên dụng có tiết diện phù hợp (ví dụ: cáp đồng 50mm² hoặc 70mm²) để nối kim thu sét với hệ thống tiếp địa. Đối với các công trình có quy mô, nên sử dụng ít nhất 2 đường dây dẫn sét.
Xây dựng hệ thống tiếp địa: Đây là bộ phận tối quan trọng để phân tán năng lượng sét vào đất. Hệ thống thường bao gồm nhiều cọc tiếp địa được đóng sâu và liên kết với nhau thành một mạng lưới. Điện trở của hệ thống tiếp địa phải được đo và đảm bảo đạt giá trị theo tiêu chuẩn quy định (thường là ≤ 10 Ω).
Kiểm tra và bảo trì: Toàn bộ hệ thống chống sét cần được kiểm tra, đo đạc và bảo trì định kỳ (hàng năm) để đảm bảo mọi thành phần, từ đầu kim đến hệ thống tiếp địa, đều trong tình trạng hoạt động tốt nhất.
