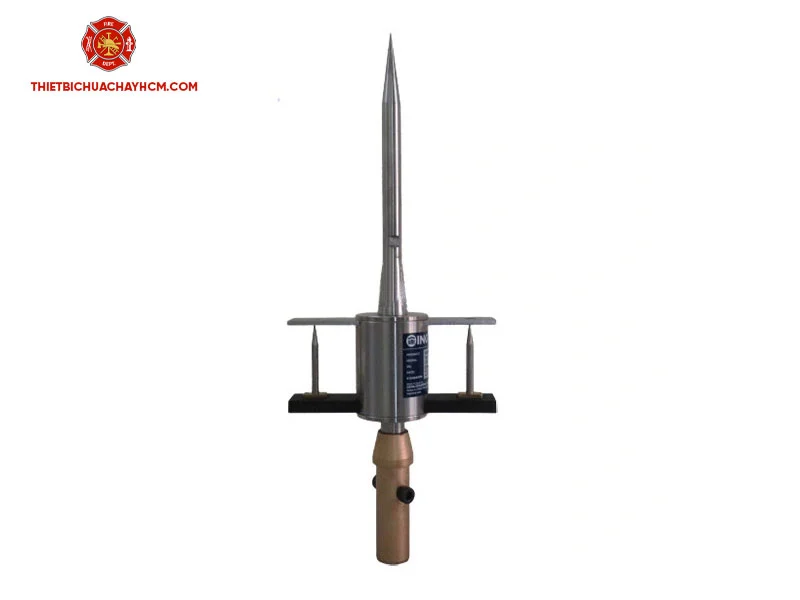

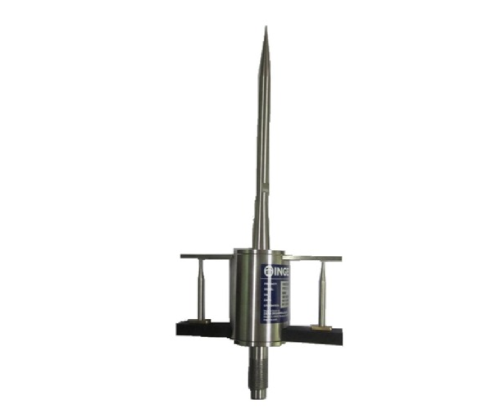

Kim thu sét Ingesco PDC 2.1: Tổng quan và Thông số kỹ thuật
Ingesco PDC 2.1 là một mẫu kim thu sét hiện đại, hoạt động theo nguyên lý phát xạ sớm (Early Streamer Emission – ESE). Sản phẩm này được sản xuất bởi thương hiệu Ingesco danh tiếng của Tây Ban Nha, chuyên cung cấp các giải pháp bảo vệ an toàn cho công trình trước các tác động của sét đánh trực tiếp.
Nguyên lý hoạt động
Tương tự các kim thu sét ESE khác, khi có dông sét, điện trường trong khí quyển tăng cao. Kim Ingesco PDC 2.1 sẽ chủ động ion hóa không khí xung quanh đầu kim, tạo ra một đường dẫn phát xạ sớm hướng lên trên để đón bắt dòng sét. Nhờ đó, nó chủ động thu và kiểm soát dòng sét, dẫn năng lượng sét xuống hệ thống tiếp địa một cách an toàn, ngăn ngừa thiệt hại cho cấu trúc công trình.
Đặc điểm và Thông số kỹ thuật
- Nhà sản xuất: Ingesco
- Xuất xứ: Tây Ban Nha (Spain)
- Công nghệ: Phát xạ sớm (Early Streamer Emission – ESE)
- Model: PDC 2.1
- Vật liệu: Thép không gỉ cao cấp AISI 316L, có khả năng chống ăn mòn và hoạt động bền bỉ trong mọi điều kiện thời tiết.
- Thời gian phát xạ sớm (): 10µs
- Tiêu chuẩn áp dụng: Tuân thủ các tiêu chuẩn quốc tế uy tín như NFC 17-102 (Pháp) và UNE 21.186 (Tây Ban Nha).
- Kích thước: Chiều dài khoảng 37-38 cm.
- Trọng lượng: Khoảng 1.8 – 2.3 kg.
- Khả năng chịu dòng sét: Lên đến 200kA.
Bán kính bảo vệ (Rp)
Bán kính bảo vệ của kim Ingesco PDC 2.1 phụ thuộc vào cấp độ bảo vệ yêu cầu (I, II, III) và chiều cao (h) thực tế của đầu kim so với mặt phẳng cần được bảo vệ. Theo tiêu chuẩn NFC 17-102, với chiều cao lắp đặt phổ biến h = 5 mét, bán kính bảo vệ của kim PDC 2.1 như sau:
- Cấp bảo vệ I (Mức bảo vệ rất cao): Rp = 30 mét
- Cấp bảo vệ II (Mức bảo vệ cao): Rp = 50 mét
- Cấp bảo vệ III (Mức bảo vệ tiêu chuẩn): Rp = 57 mét
Lưu ý: Giá trị bán kính 57 mét thường được các nhà cung cấp nêu bật là bán kính bảo vệ tối đa của kim ở cấp độ III và chiều cao 5 mét. Việc lựa chọn cấp độ bảo vệ và tính toán bán kính chính xác cần được thực hiện bởi các kỹ sư có chuyên môn để đảm bảo an toàn tuyệt đối cho công trình.
Hướng dẫn lắp đặt cơ bản
Việc lắp đặt kim thu sét Ingesco PDC 2.1 phải tuân thủ đúng kỹ thuật để đảm bảo hiệu quả hoạt động. Quy trình lắp đặt chung bao gồm các bước:
- Lắp đặt cột đỡ kim: Kim PDC 2.1 được gắn trên đỉnh một cột đỡ (thường bằng thép không gỉ hoặc thép mạ kẽm) có độ cao phù hợp. Cột đỡ phải được gia cố chắc chắn vào vị trí cao nhất của công trình.
- Lắp đặt dây dẫn thoát sét: Sử dụng dây dẫn bằng đồng hoặc nhôm chuyên dụng có tiết diện phù hợp để nối kim thu sét với hệ thống tiếp địa. Dây dẫn cần được đi theo đường ngắn nhất, hạn chế uốn cong và các mối nối.
- Xây dựng hệ thống tiếp địa: Đây là bộ phận quan trọng để tản dòng sét vào đất. Hệ thống bao gồm các cọc tiếp địa được đóng sâu xuống đất và liên kết với nhau. Điện trở của hệ thống tiếp địa phải được đo và đảm bảo đạt tiêu chuẩn quy định (≤ 10 Ω).
- Kiểm tra và bảo trì: Toàn bộ hệ thống chống sét cần được kiểm tra, đo đạc và bảo trì định kỳ (thường là hàng năm) để đảm bảo luôn ở trong tình trạng hoạt động tốt nhất.
