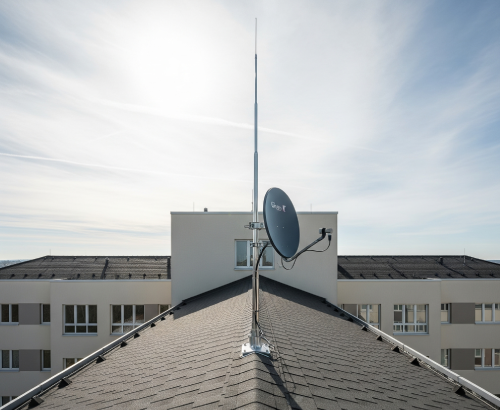

Kim thu sét Satelit

Kim thu sét Satelit: Tổng quan và Thông số kỹ thuật

Satelit là một trong những thương hiệu kim thu sét lâu đời và uy tín nhất trên thế giới, thuộc sở hữu của hãng Duval Messien đến từ Pháp. Với lịch sử từ năm 1835, Duval Messien là một trong những công ty tiên phong trong lĩnh vực chống sét, và dòng sản phẩm Satelit là minh chứng cho chất lượng và công nghệ hàng đầu của họ.

Kim thu sét Satelit được ứng dụng rộng rãi để bảo vệ an toàn cho nhiều loại công trình, từ dân dụng đến các dự án công nghiệp quy mô lớn, cơ sở hạ tầng quan trọng.

Nguyên lý hoạt động

Tất cả các dòng kim thu sét Satelit đều hoạt động theo nguyên lý phát xạ sớm (Early Streamer Emission – ESE). Công nghệ này cho phép đầu kim chủ động ion hóa không khí xung quanh khi có dông sét, tạo ra một đường dẫn tiên đạo hướng lên trên để đón bắt và kiểm soát dòng sét. Nhờ khả năng phát xạ sớm hơn các vật thể khác, kim ESE của Satelit có vùng bảo vệ rộng lớn, giúp tối ưu hóa hiệu quả và chi phí cho hệ thống chống sét.

Đặc điểm chung nổi bật

• Xuất xứ từ Pháp: Sản phẩm được sản xuất và kiểm định chất lượng tại Pháp, đảm bảo tuân thủ các tiêu chuẩn kỹ thuật khắt khe nhất của Châu Âu.
• Vật liệu cao cấp: Kim thu sét Satelit được chế tạo từ thép không gỉ chất lượng cao, có khả năng chống ăn mòn và hoạt động bền bỉ trong mọi điều kiện thời tiết.
• Tiêu chuẩn quốc tế: Các sản phẩm của Satelit đều được thử nghiệm và chứng nhận tuân thủ tiêu chuẩn an toàn hàng đầu về chống sét là NFC 17-102.
• Đa dạng dòng sản phẩm: Satelit cung cấp nhiều model khác nhau, trong đó dòng Satelit+ G2 là phổ biến, với các phiên bản có thời gian phát xạ sớm ($\Delta t$) khác nhau để phù hợp với quy mô và yêu cầu bảo vệ của từng loại công trình.

Các dòng sản phẩm chính của Satelit (Ví dụ với dòng Satelit+ G2)

Satelit phân loại sản phẩm dựa trên thời gian phát xạ sớm ($\Delta t$), quyết định trực tiếp đến bán kính bảo vệ của kim. Dưới đây là một số model tiêu biểu:

1. Kim thu sét Satelit+ G2-2500

• Thời gian phát xạ sớm ($\Delta t$): 25µs (micro giây).
• Ứng dụng: Phù hợp để bảo vệ các công trình có quy mô vừa và nhỏ, yêu cầu bán kính bảo vệ không quá lớn như nhà ở, biệt thự, nhà kho nhỏ.

2. Kim thu sét Satelit+ G2-4500

• Thời gian phát xạ sớm ($\Delta t$): 45µs (micro giây).
• Ứng dụng: Là lựa chọn phổ biến cho các công trình có quy mô trung bình như nhà xưởng, tòa nhà văn phòng, trường học, bệnh viện.

3. Kim thu sét Satelit+ G2-6000

• Thời gian phát xạ sớm ($\Delta t$): 60µs (micro giây).
• Ứng dụng: Đây là model có hiệu suất cao, chuyên dùng cho các công trình quy mô lớn, cơ sở hạ tầng quan trọng hoặc các khu vực có nguy cơ sét đánh cao, cần vùng bảo vệ rộng lớn.

Bán kính bảo vệ (Rp)

Bán kính bảo vệ của kim thu sét Satelit phụ thuộc vào model kim (giá trị $\Delta t$), cấp độ bảo vệ yêu cầu của công trình (I, II, III, IV), và chiều cao lắp đặt (h) của đầu kim so với mặt phẳng cần bảo vệ.

Ví dụ, với model Satelit+ G2-6000 ($\Delta t$ = 60µs) và chiều cao lắp đặt phổ biến h = 5 mét, bán kính bảo vệ (Rp) cho các cấp độ khác nhau là:

• Cấp bảo vệ I (Mức bảo vệ rất cao): Rp = 79 mét
• Cấp bảo vệ II (Mức bảo vệ cao): Rp = 86 mét
• Cấp bảo vệ III (Mức bảo vệ tiêu chuẩn): Rp = 97 mét
• Cấp bảo vệ IV (Mức bảo vệ cơ bản): Rp = 107 mét

Lưu ý: Việc lựa chọn model kim và tính toán bán kính chính xác cần được thực hiện bởi các kỹ sư có chuyên môn dựa trên đánh giá rủi ro của từng công trình cụ thể để đảm bảo an toàn tuyệt đối.

Hướng dẫn lắp đặt cơ bản

Việc lắp đặt kim thu sét Satelit cần được thực hiện bởi các kỹ thuật viên có chuyên môn và tuân thủ nghiêm ngặt tiêu chuẩn NFC 17-102.

1. Lắp đặt cột đỡ kim: Kim thu sét phải được lắp trên một cột đỡ chắc chắn, có độ cao phù hợp để tối ưu hóa vùng bảo vệ và phải cao hơn ít nhất 2 mét so với điểm cao nhất của công trình.
2. Lắp đặt dây dẫn thoát sét: Sử dụng dây dẫn bằng đồng hoặc nhôm chuyên dụng có tiết diện phù hợp để nối kim thu sét với hệ thống tiếp địa. Đối với các công trình lớn, cần có ít nhất 2 đường dây dẫn sét.
3. Xây dựng hệ thống tiếp địa: Hệ thống bao gồm các cọc tiếp địa được đóng sâu và liên kết với nhau. Điện trở của hệ thống tiếp địa phải được đo và đảm bảo đạt giá trị theo tiêu chuẩn quy định (thường là ≤ 10 Ω).
4. Kiểm tra và bảo trì: Toàn bộ hệ thống chống sét cần được kiểm tra, đo đạc và bảo trì định kỳ (hàng năm) để đảm bảo mọi thành phần đều trong tình trạng hoạt động tốt nhất.
